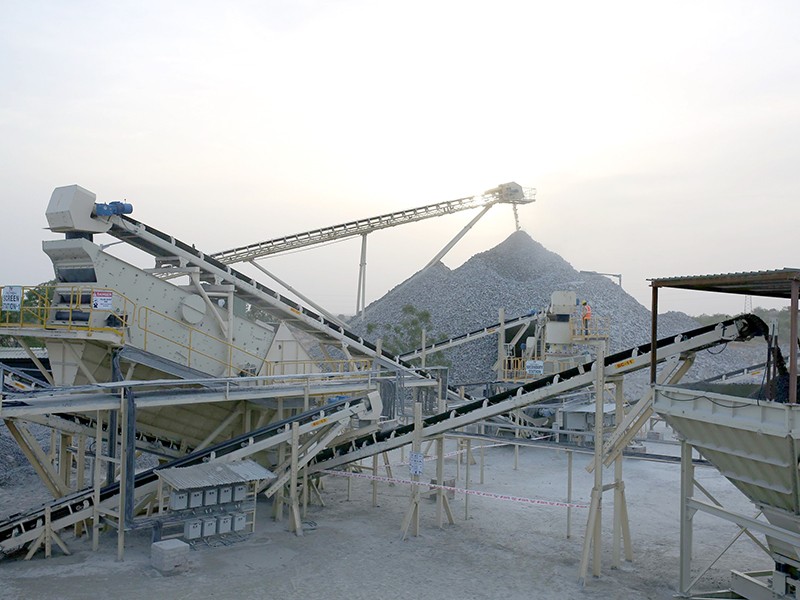

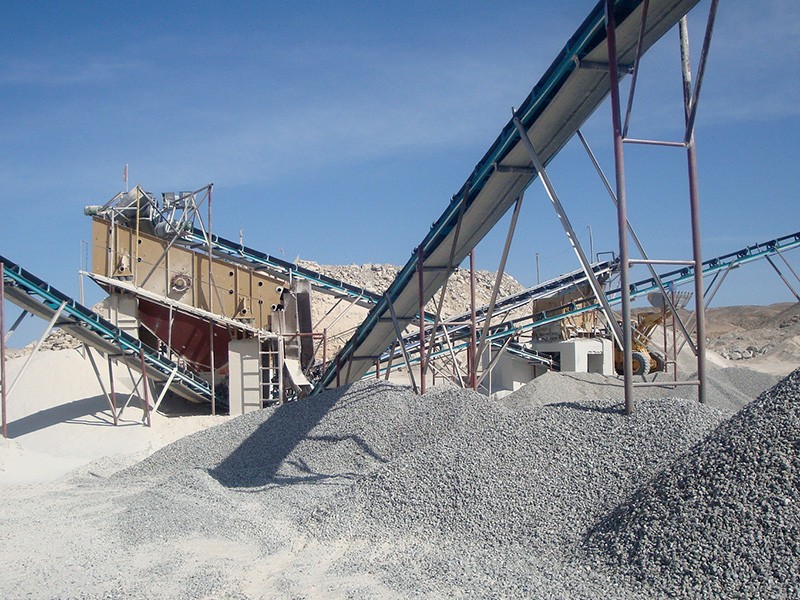

圆振动筛图片展示

圆振动筛

  • 进料粒度:200~400mm
  • 产    量:50~810吨/小时
  • 适用场合:采石场砂石料筛分作业,选煤、选矿、建材及化工行业分级作业等等
  • 突出优势:区域龙头企业,厂家直销,设备、技术可靠
拨打 138 8802 2179,昆明圆振动筛专家提供免费咨询服务!

圆振动筛综合介绍

圆振动筛,是昆明矿机系列振动筛分设备中的一种,因为工作时设备中心的运动轨迹近似于圆形,所以被命名为“圆振动筛“。

YZD圆振动筛一般包含多层筛网,可产生N+1种筛下物,初期的设计意图是为采石场把砂石料筛分几种不同规格的砂石,后来因为结构简单、工作效率高,所以逐渐应用于矿山选矿工艺、建材行业、能源、交通、化工等行业。

昆明矿机可根据用户需求和工艺需要,定制多规格、各种振动方式的振动筛分设备。

昆明昆明矿机YZS系列圆振动筛采用了筒体式偏心轴激振器以及偏块调节振幅,整台设备的铆接契合采用国内领先的铆接装配方式,可大幅降低设备对基础的冲击,有效提升设备使用寿命,设备结构简约不简单,产能大,效率高。深受云南振动筛用户和昆明振动筛用户的欢迎。

昆明矿机YZS圆振动筛的突出优势

  • 结构简约不简单,人性化设计,细节处彰显加工实力,整台振动筛工作效率高、处理量大;
  • 采用独创、先进的振动方式,维护保养极其方便;
  • 全系列圆振动筛采用弹簧钢编制的筛网或冲孔筛板,耐磨性高,使用寿命长;
  • 箱体契合严密,设计振幅更大,杜绝物料堵塞筛孔,筛分效率更高;
  • 全系列圆振动筛采用橡胶隔振弹簧,使用寿命长、噪声小,减小共振。
  • 50多年老牌厂商,技术底蕴深厚,大量昆明振动筛、云南振动筛案例可供预约考察。
  • 156位一线昆明振动筛技术工程师、28位云南振动筛技术专家,是客户成功的坚强后盾!

YZS系列圆振动筛的主要结构

昆明矿机YZS系列圆振动筛大体上来说,主要包括筛箱、电机、激振器、支撑结构、筛网等组成。其中筛网层数以及筛网目数可根据用户需要几种筛分物以及各种筛分物的粒度而具体决定,昆明矿机可为用户量身定制各种特殊规格的振动筛。具体细节可电询。

YZS系列圆振动筛的工作原理

圆振动筛启动后,电机带动起激振器偏心块做高速圆周运动,从而产生较大惯性和离心力,激发、带动箱体连续、均匀地做具有一定振幅的圆周轨迹运动,物料由皮带输送机送至筛网上后,收到筛箱、筛网的冲量而被动抛掷,在不断的抛掷过程中,小于筛孔的物料穿网而过,到达下层筛网实现下一级别的筛分。各层筛网的筛眼尺寸不同,因而使得各类不同料粒度的物料实现归类分选。物料不断送至圆振动筛,从而实现连续、均匀的物料筛分作业。

YZS系列振动筛规格参数

型号 筛网 层数 筛网 面积 (m2) 筛孔 尺寸 (mm) 最大 进料 尺寸 (mm) 处理 能力 (m3/h) 振动 功率 (r/min) 双振 幅 (mm) 电机 功率 (kw) 重量(kg) 外形尺寸(mm)
(长×宽×高)



2YK1225 2 6 4-50 400 8-60 800-970 8 5.5 2500 3090×1840×1080
3YK1225 3 9 4-50 400 10-70 800-970 8 5.5 2850 3240×1840×1480
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 3000 3590×1840×1080
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 3600 3740×1840×1480
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 3600 4290×1840×1080
3YK1237 3 13.22 4-50 400 16-90 800-970 8 7.5 4200 4440×1840×1480
2YK1535 2 10.5 5-50 400 20-125 800-970 8 11 4890 4110×2095×1300
3YK1535 3 15.75 5-50 400 21-125 800-970 8 11 5700 4300×2180×2090
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 5330 5110×2095×1300
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 5800 5300×2180×2090
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 5980 5410×2095×1300
3YK1548 3 21.6 5-50 400 22.5-162 800-970 8 15 6600 5600×2180×2090
2YK1848 2 17.28 5-80 400 25-206 750 11 15 7080 6000×2450×1910
3YK1848 3 25.92 5-80 400 32-276 800-970 8 18.5 7600 6120×2450×2230
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 8150 6600×2450×1910
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 8840 6720×2450×2230
2YK2160 2 25.2 5-100 400 50-475 970 8 30 9780 7210×2760×2075
3YK2160 3 37.8 5-100 400 50-475 970 8 30 10800 7355×2760×2475
2YK2460 2 28.8 5-100 400 65-550 970 8 37 13600 7210×3060×2075
3YK2460 3 43.2 5-100 400 70-620 970 8 37 15600 7355×3060×2475
