您现在的位置: 昆明矿机 >> 产品中心 >> 螺旋分级机

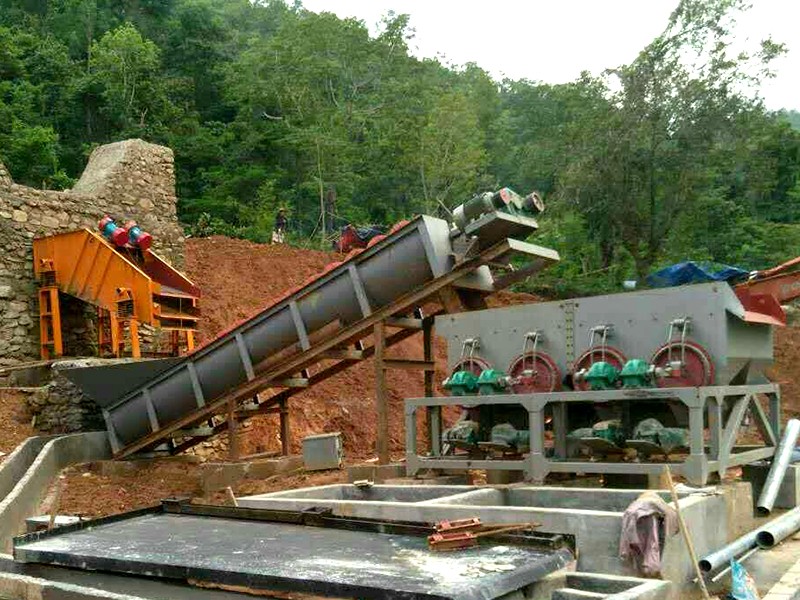

螺旋分级机图片展示

螺旋分级机

  • 作业环节:选矿工艺中进行分级、洗矿作业中进行脱泥、脱水
  • 生产能力:请参见螺旋分级机参数表
拨打 138 8802 2179,昆明螺旋分级机专家提供免费咨询服务!

螺旋分级机简介

昆明矿机系列螺旋分级机可适用于:
  • 各类选矿厂中与球磨机组成闭路工作----把球磨机研磨后的物料分级,粗料利用螺旋片旋片重新旋入磨机进料口再次研磨,把细料从溢流管子排出;
  • 在重力选矿厂中来分级矿砂和细泥;
  • 金属选矿流程中对矿浆进行粒度分级;
  • 洗矿作业中的脱泥、脱水等作业。

螺旋分级机主要分为高堰式单螺旋、高堰式双螺旋,低堰式单螺旋、低堰式双螺旋,沉没式单螺旋、沉没式双螺旋等几种。其中低堰式螺旋分级机目前国内用的已经很少,昆明矿机众多螺旋分级机案例中主要采用的是高堰式及沉没式两种。

高堰式螺旋分级机:主要用于分级0.15mm-0.83-的各类矿石。“高堰”的命名意义是指螺旋分级机溢流端螺旋叶片的顶部高于溢流面,而溢流端的螺旋中心则低于溢流面,分级液面的长度不大,液面可直接感受到螺旋叶片上的搅动作用,故适于粗级分级作用。

沉没式螺旋分级机:适用于0.07mm-0.15mm的各类矿石分级溢流。区别于高堰式螺旋分级机,这种分级机的螺旋叶片全部位于溢流面以下,分级面积大而又平稳,适于细粒级分级。

为什么选择昆明矿机的螺旋分级机

  • 昆明矿机是昆明螺旋分级机的核心厂商,昆明本地实体厂商,厂家直接供货,集团化企业,有实力有保证;
  • 昆明矿机拥有技术精湛的昆明螺旋分级机专家团队,可以为用户提供最高效迅捷的螺旋分级机技术服务;
  • 昆明矿机拥有众多昆明螺旋分级机案例可供用户考察,事实胜于雄辩;
  • 众多昆明螺旋分级机用户的使用反馈证明,昆明矿机的产品质量可靠、服务用心;
  • 选购昆明螺旋分级机,您应该选择最放心的!

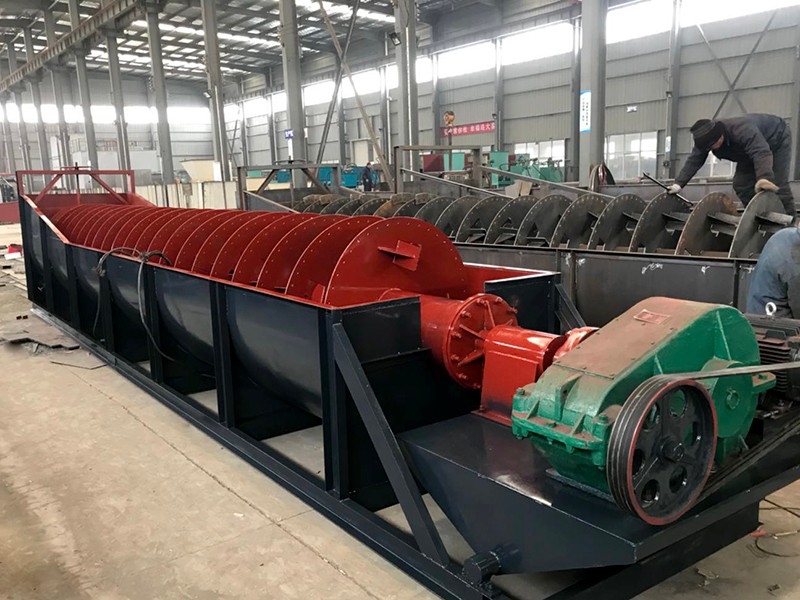

螺旋分级机主要组成

昆明矿机系列螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成,底座采用槽钢,提升装置分电动和手动两种。机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用。

螺旋分级机工作原理

螺旋分级机的主要机理是借助于各类固体颗粒比重不同、大小各异,在液体中的沉降速度不同,从而实现矿石颗粒进行分级。其中细矿粒浮游在水中溢流而出,而比重大、颗粒粗的粗矿粒则沉于槽底,随着螺旋分级机螺旋叶片不断旋转,被向上推直至排出。

昆明矿机螺旋分级机参数表

类型 型号
规格
螺旋直径
(mm)
水槽长度
(mm)
螺旋转速
(r/min)
生产能力(t/d) 水槽
坡度
(°)
螺旋重量
(t)
重量
(kg)
返砂 溢流
高堰式
螺旋
分级机
FG500 φ500 4500 8~12.5 135 ~210 32 14-18.5 0.75 1980
FG750 φ750 5500 6.0-10.0 340 ~570 65 14-18.5 1.1 3005
FG-1000 φ1000 6500 5.0~8.0 675 ~1080 110 14-18.5 1.9 5310
FG-1200 φ1200 6500 5.0~8.0 1170 ~1870 155 14-18.5 3.7 8000
FG-1500 φ1500 8300 4.0~6.0 1830 ~2740 235 14-18.5 5.1 9800
FG-2000 φ2000 8400 3.0~3.5 3240 ~5400 400 14-18.5 7.1 20500
FG-2400 φ2400 9200 2.5~4.0 4650 ~7450 580 14-18.5 10.2 25700
2FG-1200 φ1200 6500 5.0~8.0 2340 ~3740 310 14-18.5 3.7×2 13300
2FG-1500 φ1500 8300 4.0~6.0 3660 ~5480 470 14-18.5 5.1×2 22100
2FG-2000 φ2000 8400 3.0~5.5 6480~10800 800 14-18.5 7.1×2 36500
2FG-2400 φ2400 9200 2.5~4.0 9300 -14900 1160 14-18.5 10.2×2 45800
2FG-3000 φ3000 12500 2.0~3.2 14600~23400 1785 14-18.5 20×2 73000
沉没式
螺旋
分级机
FC-1000 φ1000 7600 5.0~8.0 675 ~1080 85 14-18.5 2.4 6000
FC-1200 φ1200 8400 5.0~8.0 1170 ~1870 120 14-18.5 4.8 9280
FC-1500 φ1500 10500 4.0~6.0 1830 ~2740 185 14-18.5 6.4 12570
FC-2000 φ2000 12900 3.0~3.5 3240 ~5940 320 14-18.5 8.6 29100
FC-2400 φ2400 14200 2.5~4.0 4650 ~7450 455 14-18.5 12.8 41000
2FC-1200 φ1200 8400 5.0~8.0 2340 ~3740 240 14-18.5 4.8×2 19600
2FC-1500 φ1500 10500 4.0~6.0 3660 ~5480 370 14-18.5 6.4×2 30700
2FC-2000 φ2000 12900 3.0~5.5 6480~11800 640 14-18.5 8.6×2 50000
2FC-2400 φ2400 14200 2.5~4 9300~14900 910 14-18.5 12.8×2 67900
2FC-3000 φ3000 14300 2.0~3.2 14600~23400 1410 14-18.5 24.1×2 84900
