滚筒筛图片展示

滚筒筛

  • 别名:滚筒式筛分机
  • 适用范围:砂石生产线、制砂生产线、选矿作业、化工、煤炭等用于物料分级作业;
  • 处理能力:时产7~200立方;
  • 突出优势:昆明地区老牌实体厂商,厂家直销,技术力量雄厚,服务及时周到。
拨打 138 8802 2179,昆明滚筒筛专家提供免费咨询服务!

昆明矿机系列滚筒筛的用途有哪些?

昆明矿机全系列各规格滚筒筛在设计时考虑到了多行业多种工艺对设备的需求,因此云南昆明矿机系列滚筒筛适用范围广泛,是砂石分级、选矿作业、耐材、煤炭行业中常用设备:

  1. 可用于人工石料生产线中中用于大小石子分级,并可用于分离泥土和石粉;
  2. 可用于砂石生产线中用于砂料、石料的分离作业;
  3. 在各类选矿作业、化工行业中用于大小块状物分级及粉状物质的分离作业;
  4. 可用在煤炭行业中分离块煤与煤粉。

云南昆明矿机系列滚筒筛具有哪些优点?

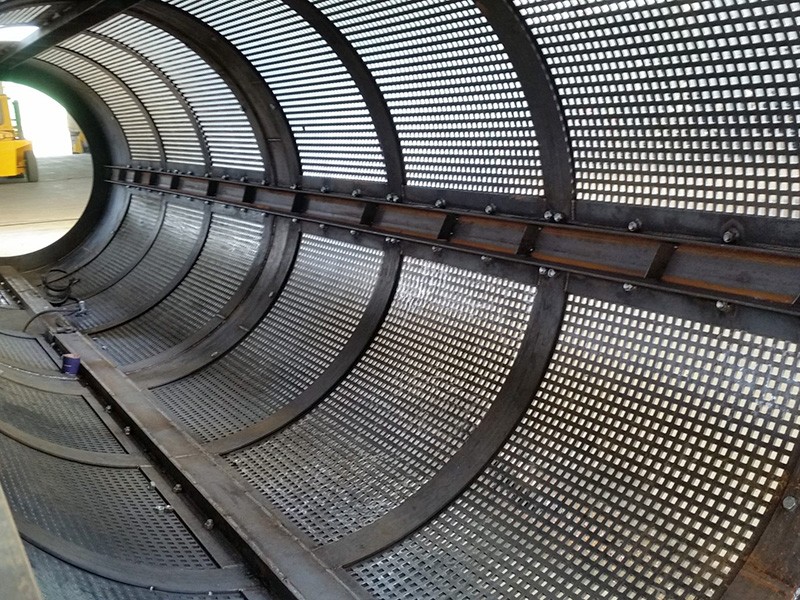

昆明滚筒筛专家在该系列设备投放市场的十几年中,不断吸取国内外同类设备的设计精要,针对各行业滚筒筛用户的反馈意见,进行了数次重大技术升级,目前该系列滚筒筛采用了特制筛网,使用寿命更长、筛孔不易堵塞,筛分效率比同行业其他设备高出10~30%;同时该系列滚筒筛设备采取“精于心简于形”的设计理念,结构相对更加简约,因此维护保养更方便,占地空间小,整体运行更稳定。

滚筒筛的主要结构组成

昆明矿机系列滚筒筛的主要结构组成包括电机、减速机、滚筒装置、机架、密封盖、进出料口等组成。滚筒筛设备安装完毕后整体与地平面有一定的倾斜夹角,这样可以使得物料自上而下通过匀速转动的筛分筒时得到分离。滚筒筛根据工艺需求,外部可设置密封隔离罩,以防止污染环境。也可根据需求直接放置于平整的地面或楼板上及料仓下。

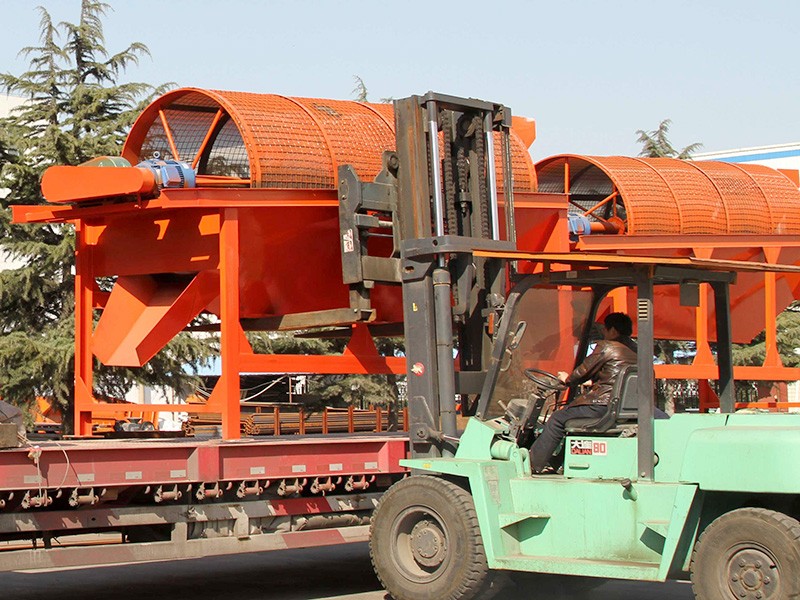

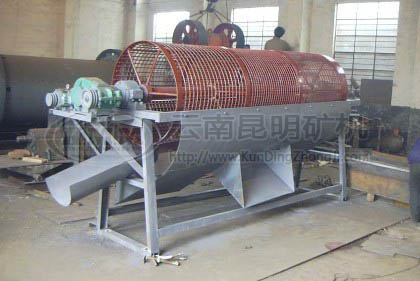

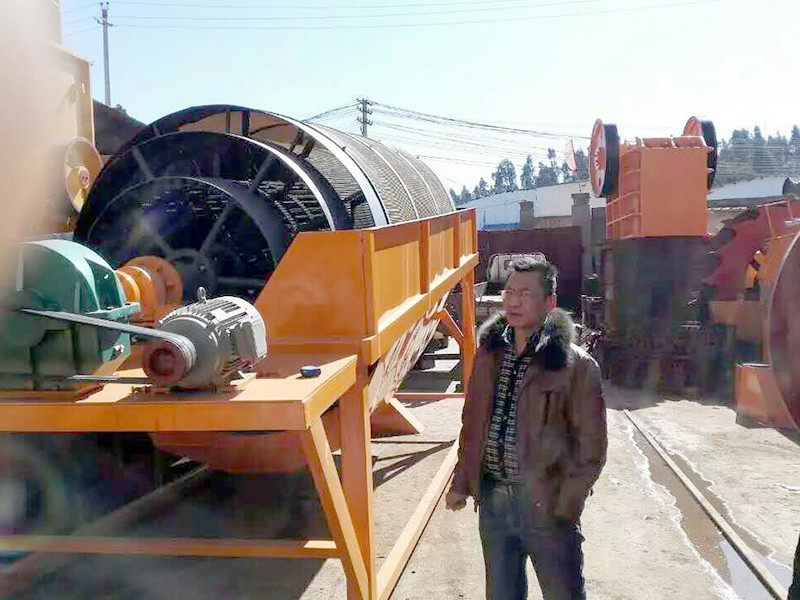

云南昆明矿机滚筒筛成品展示图

滚筒筛的工作原理

云南昆明矿机系列滚筒筛为电能驱动、机械分离,电机通过驱动减速机带动联轴器转动,从而使滚筒围绕轴线做匀速转动,滚筒的表面有数片并列的筛条构成筛孔形成筛面,物料通过进料口进入滚筒内部后,由于滚筒筛倾斜放置且滚筒不断转动,物料在内部不断翻转滚动,小于筛网网眼的物料被筛出形成筛下物,从而实现分级。

根据滚筒筛工艺需求,也可设计为下图案例所示:

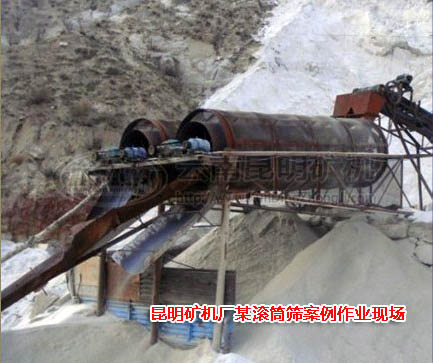

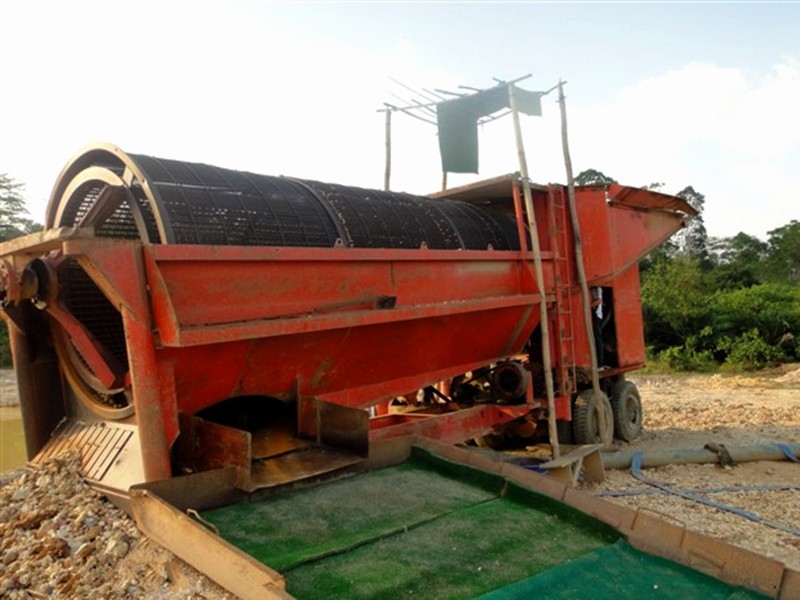

滚筒筛现场图片

滚筒筛技术参数表

型号 筒体规格
(m)
筒体倾角 筒体转速
(转/分)
筛孔尺寸
(mm)
最大进料
粒度(mm)
产量(m3/h) 电机功率(kw)
筛孔(2mm) 筛孔(20mm)
GTS820 Φ0.8X2 32 2-20 网孔尺寸X2.5 7 30 3
GTS830 Φ0.8X3 32 2-20 网孔尺寸X2.5 8 50 3
GTS1030 Φ1X3 25 2-20 网孔尺寸X2.5 10 60 4
GTS1040 Φ1X4 25 2-20 网孔尺寸X2.5 11 80 4
GTS1230 Φ1.2X3 20 2-20 网孔尺寸X2.5 12 100 5.5
GTS1240 Φ1.2X4 20 2-20 网孔尺寸X2.5 14 120 5.5
GTS1250 Φ1.2X5 20 2-20 网孔尺寸X2.5 15 140 5.5
GTS1530 Φ1.5X3 17 2-20 网孔尺寸X2.5 16 120 5.5
GTS1540 Φ1.5X4 17 2-20 网孔尺寸X2.5 18 150 7.5
GTS1550 Φ1.5X5 17 2-20 网孔尺寸X2.5 20 180 11
GTS1560 Φ1.5X6 17 2-20 网孔尺寸X2.5 22 200 11
