您现在的位置: 昆明矿机 >> 产品中心 >> 直线振动筛

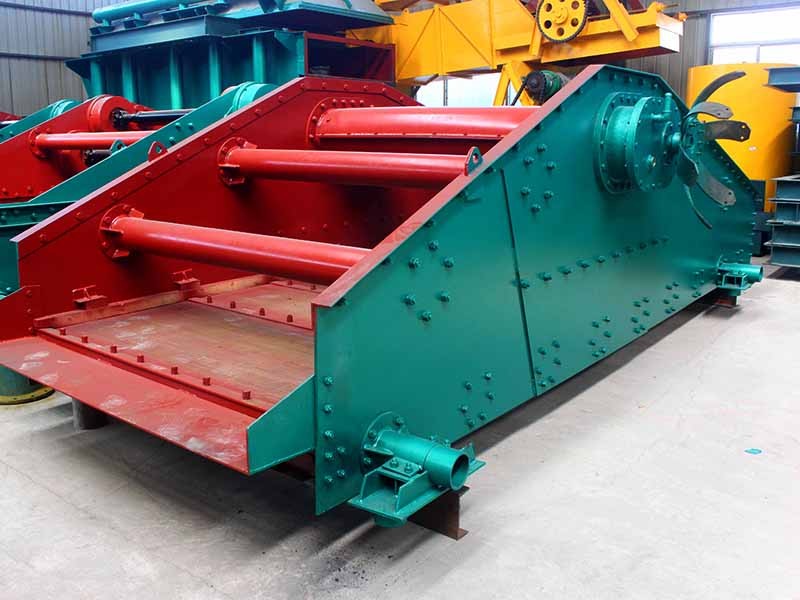

直线振动筛图片展示

直线振动筛

  • 处理能力:10~600t/h;
  • 进料粒度:≤300mm;
  • 筛网层数:1~4层,对应可产生2~5种筛分物;
拨打 138 8802 2179,昆明直线振动筛专家提供免费咨询服务!

直线振动筛(直线筛)简介

昆明矿机ZSG系列直线振动筛(也可简称“直线筛”)在选矿、选煤、建材生产、耐火材料、化工及金属冶炼等行业中应用较多,尤以选矿厂、焦化厂、选煤厂等最为常用,是一种新型、高效、稳定可靠的筛分设备。

昆明矿机系列直线振动筛因为经过昆明直线筛专家组不断优化改进,具有稳定可靠、磨损小、寿命长、筛分效率高、筛网更替方便等突出优点,所以在云南直线振动筛市场拥有良好口碑。昆明矿机系列直线筛可根据用户需求设计为上振式、侧振式以及下振式等不同形式。

直线振动筛主要结构

昆明矿机ZSG系列直线振动筛主要结构包括振动源(振动电机)、筛体、筛网、减振装置和底托等等。

昆明矿机系列直线筛采用优质钢板制作筛体侧板,侧板与横梁、激振器底座环槽铆钉及高强度螺栓连接、铆接工艺先进可靠、结构合理,坚固耐用。

昆明矿机系列直线振动筛优势

  • 节能振动电机作为振动源,能耗低,有效降低用户生产成本;
  • 新一代机型设计,处理量更大、筛分效率更高;
  • 结构优化设计,更合理的张网方式,可是实现快速换网、迅速张紧;
  • 独家首创自清网结构,更大程度降低堵网几率,减少停机维护,增加用户收益;
  • 昆明矿机生产厂家直销、价格优势、服务更直接更及时,欢迎昆明直线筛用户到厂参观考察。

直线筛工作原理

昆明矿机ZSG系列直线振动筛启动后,由直线筛上侧(依据设计不同,也可置于旁侧、下侧)的同步反向放置的两个振动电机带动直线振动筛激振器产生激振力,两个电机同步、反缶旋转产生反向激振力,从而带动直线筛的筛网的做纵向、周期性、往复运动,两电机轴相对筛面有一倾角,在激振力和自身重力作用下,直线振动筛网上的物料被动抛掷形成周期性、向前的抛物线运动,从筛网一端不断向前直至到达直线振动筛网另一端,在此过程中,实现物料筛选、分级作业过程。

昆明矿机ZSG系列直线振动筛在众多昆明直线筛案例中得到应用,数据统计表明,昆明矿机该系列直线筛具有能耗低、筛分效率高,结构简单、维护保养、更换筛网简便易行,自动化程度高等优点。

ZSG系列直线筛规格参数表

型号 筛面
规格
层数 筛孔
尺寸
进料
粒度
处理量 电机
功率
重量 振频 双振幅 筛面
倾角
外形尺寸
(长×宽)   mm mm (t/h) kw kg (Hz) (mm) 长×宽×高
ZSG1237 3700×1200 1 4-50 ≤200 10-100 5.5×2 1750 16 6-8 15 3800×2050×1920
2ZSG1237 3700×1200 2 4-50 ≤200 10-100 5.5×2 2345 16 6-8 15 3800×2050×2200
ZSG1443 4300×1400 1 4-50 ≤200 10-150 5.5×2 4100 16 6-8 15 4500×3040×2500
2ZSG1443 4300×1400 2 4-50 ≤200 10-150 5.5×2 4900 16 6-8 15 4500×3040×2700
3ZSG1443 4300×1400 3 4-50 ≤200 10-150 5.5×2 5270 16 6-8 15 4500×3040×2820
2ZSG1548 4800×1500 2 5-50 ≤200 15-200 7.5×2 5336 16 8-10 15 4800×3140×2814
3ZSG1548 4800×1500 3 5-50 ≤200 15-200 7.5×2 5900 16 8-10 15 4799×3140×3014
2ZSG1848 4800×1800 2 5-50 ≤300 50-500 7.5×2 6189 16 8-10 15 4799×3440×2814
3ZSG1848 4800×1800 3 5-50 ≤300 50-500 7.5×2 6750 16 8-10 15 4799×3440×3014
4ZSG1848 4800×1800 4 5-50 ≤200 50-500 11×2 7000 16 8-10 15 4799×3440×3503
2ZSG1860 6000×1800 2 5-150 ≤300 80-600 11×2 8950 16 8-10 15 6000×3440×3326
