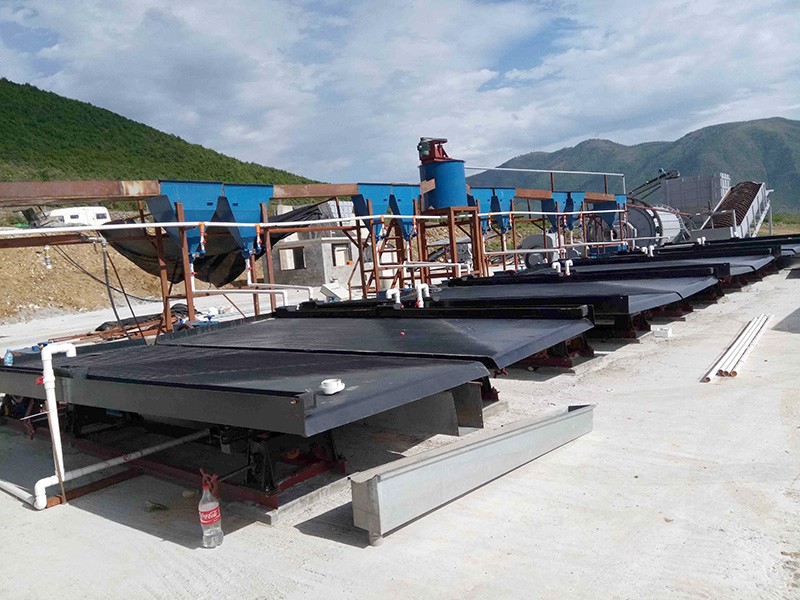

摇床图片展示

摇床

  • 适用范围:选铁工艺、选锰矿石工艺、选钨工艺、选锡工艺、选钽铌工艺、选煤和选别其它稀有金属和贵重金属矿等
  • 处理能力:日处理10~36吨
  • 拨打 138 8802 2179,昆明摇床专家提供免费咨询服务!

    摇床的适用范围

    6-S摇床是属重力选矿(重选工艺)设备之一,可用于选铁工艺、选锰矿石工艺、选钨工艺、选锡工艺、选钽铌工艺、选煤和选别其它稀有金属和贵重金属矿等,可用作扫选、粗选、精选等作业以选别不同粒级粗砂(2-0.5mm)、细砂(0.5-0.074mm)、矿泥(-0.074)等等。

    昆明矿机系列摇床的特点

    昆明矿机作为包括昆明摇床在内的整套重选设备主力供应厂家,系列6-S摇床富矿比高、选别效率高、结构紧凑(弹簧放置在箱体内)、便于调节冲程、可无人值守化生产等等突出优点。该系列昆明摇床改变横向坡度、冲程仍可保持整体床面的平衡运行,而且该系列昆明摇床可一次得出最终精矿及最终尾矿。

    6-S摇床的主要结构

    昆明昆明矿机系列摇床主要有电机、床面、床头、调坡器、水槽、矿槽、来福条和润滑系统等组成。

    6-S摇床的工作原理

    该系列昆明摇床是通过曲柄连杆式的传动机构来实现作业的。电机通过皮带、皮带轮带动曲轴旋转使得摇杆做上下往复运动,当摇杆向下运动时,通过肘板推动后轴使得往复杆带动床面向后移动,此时弹簧压缩;当摇杆向上运动时,弹簧伸张从而推动床面向前运动。如此往复,则实现了摇床的不停工作。则床面上的矿粒受到惯性和摩擦力的综合作用力,并且在重力和水流冲力作用下按照比重和粒度实现分层,并沿不同运动方向分别从精矿端和尾矿侧分别排出,从而形成精矿、中矿和尾矿。

    6-S摇床技术参数表

    规格型号
    项目
    冲程
    mm
    冲次
    次/分
    给矿粒度
    mm
    处理量
    t/日
    配用电动机 外形
    尺寸 mm
    型号 功率KW
    6-S摇床 10-34 240-380 0.02-2 15-108 Y90S-4 1.1 5600×1825×1560
    离子波纹摇床 8-22 240-360 0.019-2 5-35 Y100L-6 1.5 5454×1825×1242
    2100×1050
    小摇床
    12-28 250-450 0-4 7.2-19.2 Y90L-6 1.1 3045×1050×1020
    给矿浓度 粗砂20-30%、细砂18-25%、矿泥15-20%
    冲洗水量 矿砂0.7-1.0吨/台时、细砂0.4-0.7吨/台时
    处理能力 粗砂1.0-1.8吨/台时、细砂0.5-1.0吨/台时、矿泥0.3-0.5吨/台时
