您现在的位置: 昆明矿机 >> 产品中心 >> 陶粒砂回转窑
陶粒砂回转窑图片展示

陶粒砂回转窑

  • 适用原料:可广泛采用粉煤灰、页岩、黄泥、炉渣、黏土、河底淤泥等各种物料;
  • 生产能力:每天70~5000吨(原料不同,生产能力不同,可根据用户需求进行调整、定做);
拨打 138 8802 2179,昆明陶粒砂回转窑专家提供免费咨询服务!

什么是陶粒砂回转窑?

陶粒砂回转窑陶粒砂生产线的核心设备,顾名思义,陶粒砂回转窑也是回转窑的一种,可广泛采用粉煤灰、页岩、黄泥、炉渣、黏土、河底淤泥等各种物料烧结生产陶粒。

关于昆明矿机陶粒砂生产线的详细介绍可参见:点击这里

就回转窑设备而言,如何能最大化地有效利用热能同时还要兼顾设备的处理能力是厂商技术实力的集中体现,昆明矿机作为云南陶粒砂回转窑设备的龙头企业,数十年的设计、实践经验,在这方面拥有毋庸置疑的领先地位。

昆明矿机系列陶粒砂回转窑优势

  • 秉承昆明矿机系列回转窑设备的优良工业设计与加工水平,陶粒砂回转窑也具有结构简单、热能利用率高、热耗低、设备运行寿命长等突出优势;
  • 系列陶粒砂回转窑具备自动温控设计,可实现超温报警功能,技术革新的二次进风设计充分利用余热,降低用户的生产成本;
  • 全系列各规格陶粒砂回转窑采用昆明陶粒砂生产线专家组独创的窑头、窑尾密封技术,热能外泄量大幅降低,大大提升热能利用率;

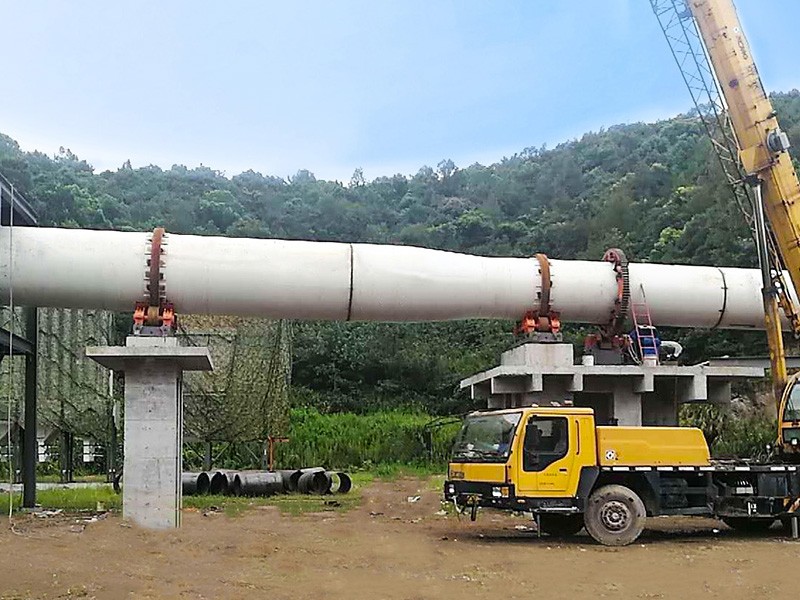

陶粒砂回转窑吊装现场照片

昆明矿机系列陶粒砂回转窑结构特点

  • 昆明矿机系列陶粒砂回转窑设备主要组成部分包括:筒体、支承装置、窑头、窑尾密封装置、带挡轮支承装置、喷煤管装置等等。
  • 陶粒砂回转窑安装时窑体中心线与水平线之间有一定的夹角,整个回转窑筒体由托轮装置支撑,并由挡轮装置来控制窑体上下移动。
  • 为了充分保证主传动电源发生中断后窑体依然可以保持慢速转动以防止窑体变形,昆明矿机系列陶粒砂回转窑除了设计了主传动装置外,还设置了相关的辅助传动装置。
  • 昆明矿机系列陶粒砂回转窑的窑头采用壳罩式密封,窑尾则采用轴向接触式密封装置,充分保证了最给力的密封,降低热能外泄。

陶粒砂回转窑规格参数(以页岩陶粒生产线为例)

产品规格 (m) 生产能力 (t/d) 主电机 主减速机 重量 (t) 备 注
型号 功率(kw) 型号 速比
φ1.8x26 72 JZT2-72-4 30 JZQ750-1-Ⅰ 48.57 66
φ1.9/1.6x39 72 JZT2-72-4 30 JZQ750-1-Ⅰ 48.57 66
φ1.9x36 84 YCT315-4A 37 ZS110-5-Ⅲ 78.19 85.9
φ2.2x45 98.4 JZT82-6 55 ZA125 93.93 104
φ2.5x40 160 Z2--92 40 ZS125-2-Ⅰ 134.9 143
φ2.5x45 170 JTZ82-4 45 ZS125-4-Ⅰ 69.71 148
φ2.5x50 180 ZT3-72-4 30 ZS145-9-Ⅴ 122.8 173
φ2.5x60 168 YCT355-4B 75 ZS165-7-Ⅱ 99.96 222 铝矾土煅烧窑
φ3x48 360-480 YCT355-4B 75 ZS145-7-Ⅱ 100.4 170.6
φ3.1/2.5x78 216-240 Z4—225-31 75 ZS165-2-Ⅱ 57.17 268
φ3x48 700 ZSN4-280-21B 110 MSY56-28-Ⅱ 28 244 窑外分解
φ3x100.94 450 ZSN4-280-21B 90 NZS995-90-Ⅵ-L 90 526 多筒冷却
φ3.2x50 1000 ZSN4-280-21B 160 MSY56-28-Ⅱ 28 252.4 窑外分解
φ3.2x52 600 ZSN4-280-21B 125 ZSY1110-71BL 71.54 275 预热器窑
φ3.3x52 1000 ZSN4-280-11B 125 NZS995-40-Ⅵ-BR 40 283 窑外分解
φ3.5x52.5 1400 Z2-112 180 ZS177 79.22 360 窑外分解
φ3.5x54 1500 ZSN4-3156-092 220 ZSY500-40-Ⅴ 40 368 窑外分解
φ3.6x70 490 ZSN4-280-11B 125 ZS177-5-Ⅱ 79.2 419 余热发电窑
φ3.95x56 2000 Z4-280-32BTH 250 ZSY560-40-Ⅰ 40 417 窑外分解
Φ4x28 90 ZSN4-280-21B 160 ZSY500-71-Ⅳ 71 300
φ4x60m 2500 ZSN4-355-09Z 315 ZSY630-35.5-Ⅰ 34.6 523 窑外分解
φ4.2x60m 2800 ZSN4-355-12 420 ZSY710-35.5-Ⅰ 35.5 --- 窑外分解
φ4.3x60m 3000 ZSN4-355-12 375 ZSY710-40 40 553 窑外分解
φ4.8x75m 5000 ZSN4-400-92 630 JH710-40 42 841 窑外分解
