陶粒砂生产线图片展示

陶粒砂生产线

  • 生产原料:各类粘土、泥岩、板岩、煤矸石、粉煤灰、页岩、淤污泥及工业固体废弃物等等;
  • 生产能力:每天70~5000吨(根据原料不同,处理量不同,具体请咨询昆明陶粒砂生产线专家);
拨打 138 8802 2179,昆明陶粒砂生产线专家提供免费咨询服务!

什么是陶粒?什么是陶粒砂?陶粒砂有什么用处?

陶粒是什么东东?答:顾名思义,陶粒就是陶质的颗粒。陶粒的外形根据工艺不同可能是圆形、椭圆形或不规则形状等,但都具有很突出的性能:孔隙率高、密度低、软化系数高、强度高、抗冻性良好、抗碱集料反应性优异等等。可以广泛应用于建材、食品行业、耐材、石油、化工等等行业。

陶粒砂则是一种陶瓷颗粒产品,主要特性是很高的压裂强度,在国内主要用于油田井下支撑,以增加石油天然气的产量。昆明矿机系列陶粒砂生产线可使用优质铝矾土、煤等多种原材料烧结生产陶粒砂,可以完美替代天然石英砂、玻璃球和金属球等等中低强度支撑剂,对辅助石油天然气实现增产作业有着非常优异的表现。

昆明矿机全系列陶粒砂回转窑,全系列页岩陶粒生产线设备稳定可靠、深受昆明陶粒砂生产线用户好评。

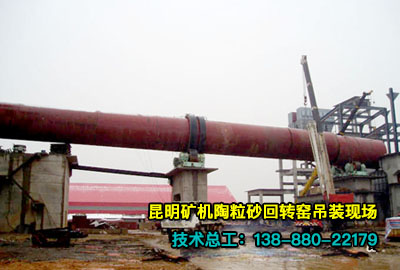

昆明矿机陶粒砂生产线吊装现场

昆明矿机陶粒砂生产线概述

昆明矿机作为陶粒砂设备的老牌厂商,全系列陶粒砂生产线可以大致分为破碎、配料、粉磨、制球、煅烧、煤粉制备、成品冷却、筛分、包装等工序。生产所需的燃料可根据用户的具体情况、当地燃料供应情况采用烟煤、重油或天燃气等等均可。昆明陶粒砂生产线专家可根据用户的需求而进行量身定做的工艺设计。

陶粒砂生产线/陶粒砂回转窑生产工艺

昆明矿机全系列陶粒砂生产线可采用多种原料生产陶粒砂,但是无论采用何种原料,基本都可以分为原料均化、制粒、焙烧、冷却等几个工艺流程。昆明陶粒砂生产线专家根据原料的种类及特性,把陶粒砂生产线及配套的制粒工艺分为以下几种:

1 、塑性法工艺 这种工艺主要适用于粘土及粘土质的生产原料,该流程的主要流程可概括为粘土→塑化、匀化→对辊制粒→焙烧→冷却→成品;

2 、泥浆成球工艺 该工艺主要适用于粉煤灰或其它粉状原料,主要流程可概括为:粉煤灰→混合匀化→成球盘制粒→焙烧→冷却→成品;

3 、粉磨成球工艺 这种工艺适用于页岩、泥质页岩与煤矸石等原料,主要流程可概括为:页岩→烘干→粉磨→预湿→成球盘制粒→焙烧→冷却→成品;

4、干法(破碎)工艺 顾名思义,这种工艺适用于页岩等需要破碎作业的硬质原料,主要流程可概括为: 页岩→破碎分级→焙烧→冷却→成品

陶粒砂生产线的主要设备

昆明矿机系列陶粒砂生产线主体设备主要包括:料仓、除尘室、引风机、回转窑、喷煤系统、电气控制柜等。通用的辅助生产设备主要包括皮带输送机、给料机、制粒机等,当然原料不同也需要各自独特的处理设备,以页岩陶粒砂生产线为例,辅助设备要有破碎机,而粉煤灰及粘土陶粒砂生产线则要有轮碾机、双轴搅拌机等。

更多细节,可咨询昆明陶粒砂生产线设备专家:0871-63540976、138 8802 2179韩总。

陶粒砂回转窑规格参数(以页岩陶粒生产线为例)

产品规格 (m) 生产能力 (t/d) 主电机 主减速机 重量 (t) 备 注
型号 功率(kw) 型号 速比
φ1.8x26 72 JZT2-72-4 30 JZQ750-1-Ⅰ 48.57 66
φ1.9/1.6x39 72 JZT2-72-4 30 JZQ750-1-Ⅰ 48.57 66
φ1.9x36 84 YCT315-4A 37 ZS110-5-Ⅲ 78.19 85.9
φ2.2x45 98.4 JZT82-6 55 ZA125 93.93 104
φ2.5x40 160 Z2--92 40 ZS125-2-Ⅰ 134.9 143
φ2.5x45 170 JTZ82-4 45 ZS125-4-Ⅰ 69.71 148
φ2.5x50 180 ZT3-72-4 30 ZS145-9-Ⅴ 122.8 173
φ2.5x60 168 YCT355-4B 75 ZS165-7-Ⅱ 99.96 222 铝矾土煅烧窑
φ3x48 360-480 YCT355-4B 75 ZS145-7-Ⅱ 100.4 170.6
φ3.1/2.5x78 216-240 Z4—225-31 75 ZS165-2-Ⅱ 57.17 268
φ3x48 700 ZSN4-280-21B 110 MSY56-28-Ⅱ 28 244 窑外分解
φ3x100.94 450 ZSN4-280-21B 90 NZS995-90-Ⅵ-L 90 526 多筒冷却
φ3.2x50 1000 ZSN4-280-21B 160 MSY56-28-Ⅱ 28 252.4 窑外分解
φ3.2x52 600 ZSN4-280-21B 125 ZSY1110-71BL 71.54 275 预热器窑
φ3.3x52 1000 ZSN4-280-11B 125 NZS995-40-Ⅵ-BR 40 283 窑外分解
φ3.5x52.5 1400 Z2-112 180 ZS177 79.22 360 窑外分解
φ3.5x54 1500 ZSN4-3156-092 220 ZSY500-40-Ⅴ 40 368 窑外分解
φ3.6x70 490 ZSN4-280-11B 125 ZS177-5-Ⅱ 79.2 419 余热发电窑
φ3.95x56 2000 Z4-280-32BTH 250 ZSY560-40-Ⅰ 40 417 窑外分解
Φ4x28 90 ZSN4-280-21B 160 ZSY500-71-Ⅳ 71 300
φ4x60m 2500 ZSN4-355-09Z 315 ZSY630-35.5-Ⅰ 34.6 523 窑外分解
φ4.2x60m 2800 ZSN4-355-12 420 ZSY710-35.5-Ⅰ 35.5 --- 窑外分解
φ4.3x60m 3000 ZSN4-355-12 375 ZSY710-40 40 553 窑外分解
φ4.8x75m 5000 ZSN4-400-92 630 JH710-40 42 841 窑外分解
