反击式破碎机概述

昆明矿机PF系列反击式破碎机(简称“反击破”)可用于破碎各类边长100-500mm、抗压强度≤350Mpa的石灰石、花岗岩、混凝土等建筑废料、矿石等,在国内各类矿山破碎作业、铁路/高速公路/建筑业的人工砂石料生产等等。昆明矿机的昆明反击破碎机专家优化设计的系列反击式破碎机破碎后的物料形状呈立方体、大小均匀、≤40mm的占到九成,在各类人工砂石生产线中应用极广。

反击式破碎机主要结构

昆明矿机系列PF反击式破碎机经过数十年应用,在昆明反击式破碎机专家团队主导下,不断根据用户反馈进行深度研发和改进设计,目前在昆明破石机市场上享有盛誉。整机设计紧凑、结构相对简单,从大体上看,主要由机壳、反击转子和机壳内镶嵌的反击板以及外部的皮带轮等组成。目前昆明矿机系列反击破碎机主要结构示意图如下:

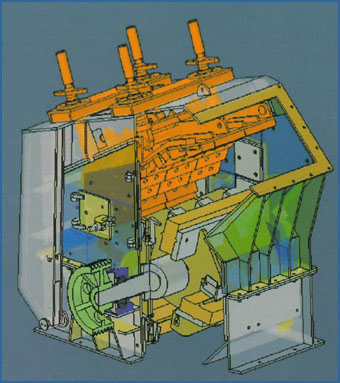

反击式破碎机内部结构图反击式破碎机内部结构图

反击式破碎机的工作原理

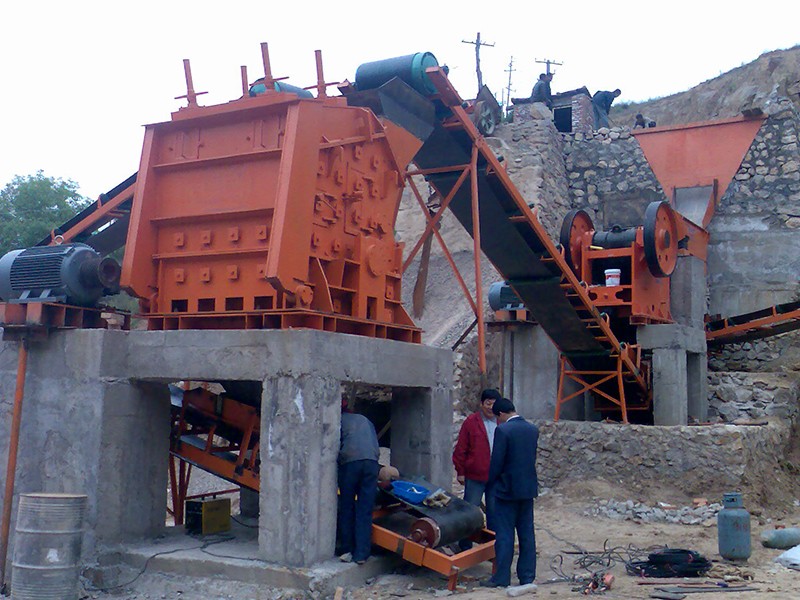

反击破工作时,转子在电机的带动下做高速旋转,从上方进料口进入的物料被转子上的板锤击碎,而后被撞击高速反抛至反击衬板上实现二次破碎,继而重新反弹回反击破的板锤作用区被第三次破碎。物料在反击破内被反复破碎共三次,至此基本已达到破碎设计要求,而后破碎后的物料经由反击破下部的出料口排出。其中反击架和转子之间的距离可以根据所需物料的粒度和形状而进行细微调整,以达到工艺设计需求。(联系昆明矿机,可预约参观昆明反击破碎机案例现场)反击破工作原理示意图如下所示:

昆明矿机反击破的特点

  • 昆明矿机十数年技术积累、不断改进,结构更紧凑更合理,完全无键连接,检修方便,运营费用低;
  • 昆明矿机严格选材,高铬合金反击板锤,耐磨损、抗冲击,机件损耗小,使用时间更长,降低用户成本,提高用户综合效益;
  • 板锤与反击板之间距离可调,方便控制反击式破碎机出料粒度和形状;
  • 大进料口、破碎腔空间设计更大、可破碎硬度更高的物料,出料粒度好、大幅降低石粉量;
  • 更重要的,有昆明矿机精湛的昆明反击式破碎机技术力量做后盾,用户可以得到迅捷高效的售后技术服务,免除用户后顾之忧。

PF反击式破碎机规格参数

型号规格
           (mm)
进料口尺寸
           (mm)
最大进料边长
           (mm)
生产能力
           (t/h)
功率
           (kw)
重量
           (不包括电机kg)
PF-0607Φ644×740320×7701005-15304000
PF-0807Φ850×700400×73030010-25458000
PF-H-1007IIΦ1000×700400×73030025-4555-759232
PF-A-1010IIΦ1000×1050400×108035040-6075-9512000
PF-B-1210IIΦ1250×1050400×108035060-100110-16013740
PF-B-1214IIΦ1250×1400400×143035090-150132-18018000
PF-1013Φ1000×1300650×135040080-12011012000
PF-1315Φ1320×1500860×1520500160-25025019000
PF-1320Φ1320×2000860×2030500250-3003752400
